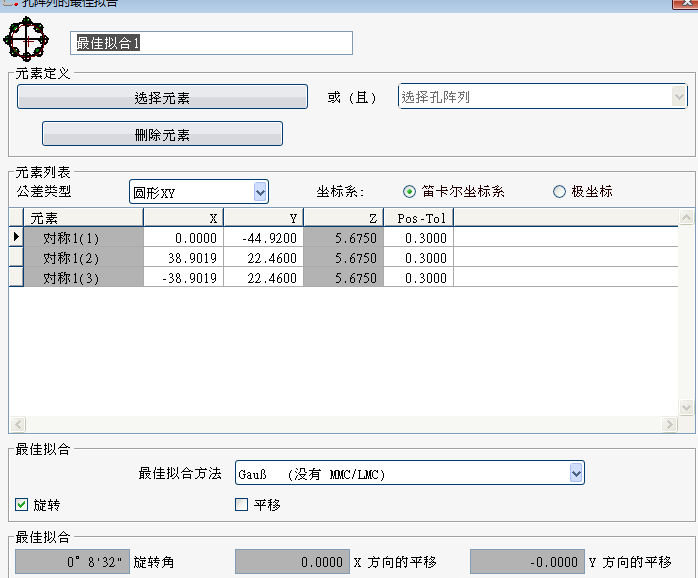

Calypso應用之鍵槽位置度的擬合評定

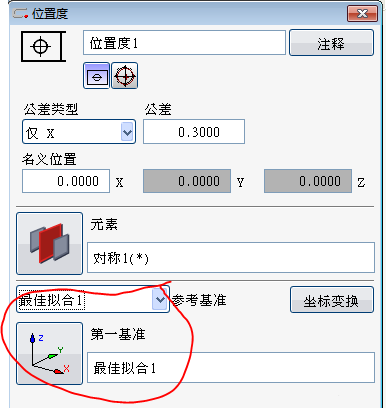

Calypso軟件中評定位置度，公差類型是不能單選角向的，所以用僅X方向代替角向

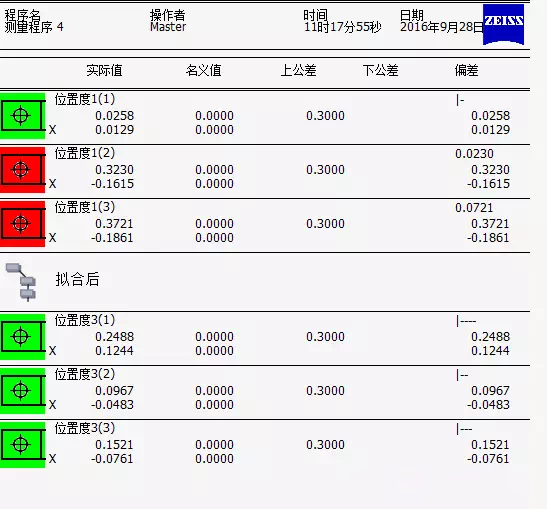

看到結果如下，位置度（2）、位置度（3）名義值不是0，原因是沒在徑向坐標系下參考
這時需要用到，坐標系變換功能
加一個角度旋轉，角度用公式輸入，使每個X的評定都在徑向的輔助坐標系下進行。
鼠標右鍵 - 輸入“rad((LOOP1-1)*120)”，然后重新評定下結果，名義值都為0，如下圖所示
