如何正確選擇蔡司三坐標的測針？
蔡司三坐標的探頭和測針系統的設計及質量對接觸測量結果具有決定性影響。蔡司測針產品系列包含從紅寶石到金剛石球形測針、盤形測針以及星形測針等7,000余種測針，獨家提供質量優良的完整測針系統。

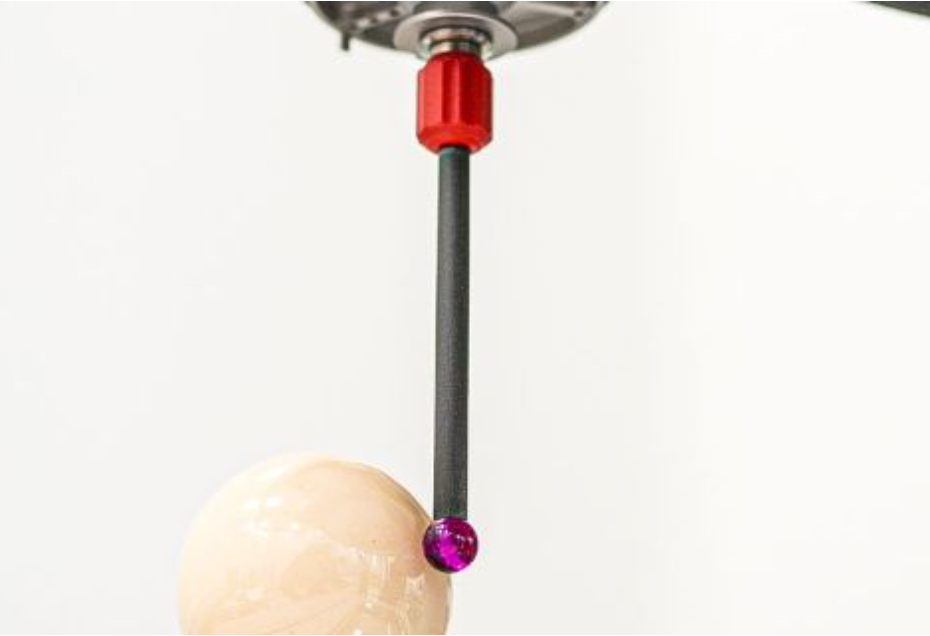

測針不僅包括多個構件，而且其本身也是整個測針系統的組成部分。與三坐標測量機和連接件、加長件、基座或夾緊插件相結合，測針可提供高精度及可重復性的測量結果，并具有可靠的蔡司質量。
蔡司Diamond!Scan mono是一款金剛石涂層的一體式測針。由于測球和測針采用一體式制造，消除了測球脫落的風險。一體式測針可采用任意直徑和技術上可行的長度。由于金剛石涂層使用壽命長，因此在掃描過程中幾乎沒有磨損和材料堆積。
2.星形測針
星形測針為星形與球形組合的測針，可在不同坐標方向執行測量。使用球形測針從側面進行探測僅在有限范圍內可行，而使用星形測針，您可探測與被探測表面垂直的表面。
3.旋轉探頭
旋轉測量探頭可用于測量斜孔或斜面。測針角度變化可達110°。需要使用專用基座固定測針。
4.盤形測針
盤形測針主要用于測量具有退刀槽或凹槽和內孔的旋轉對稱工件。但是，這通常會發生表面粗糙度的強濾波。相比盤形測針，球形圓盤測針設計可實現更高的精度。
5.柱形測針
柱形測針可進行二維測量，尤其適用于薄板。使用柱形測量探頭也可很好地測量窄工件邊緣。但是，探頭軸線必須非常精確地與工件結構軸線對齊。
蔡司提供專用球底柱形測針，該測針主要用于金屬板測量和金屬板邊緣測量。這種測針具有球底，因此也可測定表面的平滑度等。
蔡司提供專用球底柱形測針，該測針主要用于金屬板測量和金屬板邊緣測量。這種測針具有球底，因此也可測定表面的平滑度等。
半球形測針適用于測量退刀槽和需要大尺寸測球直徑和低重量的應用。為了增強其功能，蔡司還提供中空半球形專用測針。
7.梯形測針
T形測針包括兩個布置在相反方向的測球，測球安裝方向與測桿呈90°。這種測針尤其適用于測量相對的退刀槽，如凹槽。另外，T形測針也用于測量難以接近的位置(如工件底面)。
8.L形測針
L形測針的測球與測桿呈90°夾角。L形測針尤其適用于測量孔內退刀槽。另外，L形測針也用于測量難以接近的位置(如工件底面)。
9.滾花測針
這種創新測針重量輕，具有易抓握包塑成型的棱紋接頭。這樣就可輕松用手固定，有效減少了工具導致的損壞。
10.尖測針
尖測針，也稱為錐形測針，用于執行兩項測量任務。這種測針用于凹槽或很小內孔的自定心探測。另一方面，這類測針也用于必須接近工件上精確的指定位置以進行點探測的情況。標準尖測針采用整體硬質合金制造。
11.高精度測針

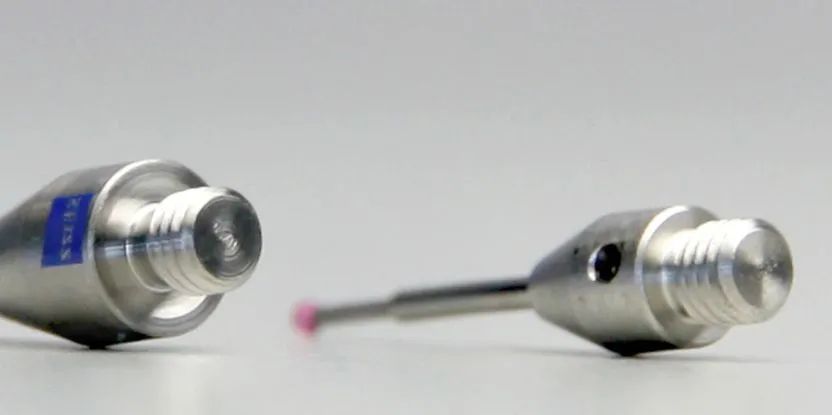

對于某些應用，需要使用最高精度的測針。具有5級質量和3級測球的標準測針，由于等級的高斯分布，不適合執行高精度測量。蔡司高精度測針(通過藍色接頭可以識別)可確保所保證的測球精度，并隨附合格證。例如：可提供經認證的圓度 < 60納米的測針和保證直徑公差± 0.001毫米的測針。
測針不僅包括多個構件，而且其本身也是整個測針系統的組成部分。與三坐標測量機和連接件、加長件、基座或夾緊插件相結合，測針可提供高精度及可重復性的測量結果，并具有可靠的蔡司質量。
蔡司Diamond!Scan mono是一款金剛石涂層的一體式測針。由于測球和測針采用一體式制造，消除了測球脫落的風險。一體式測針可采用任意直徑和技術上可行的長度。由于金剛石涂層使用壽命長，因此在掃描過程中幾乎沒有磨損和材料堆積。
2.星形測針
星形測針為星形與球形組合的測針，可在不同坐標方向執行測量。使用球形測針從側面進行探測僅在有限范圍內可行，而使用星形測針，您可探測與被探測表面垂直的表面。
3.旋轉探頭
旋轉測量探頭可用于測量斜孔或斜面。測針角度變化可達110°。需要使用專用基座固定測針。
4.盤形測針
盤形測針主要用于測量具有退刀槽或凹槽和內孔的旋轉對稱工件。但是，這通常會發生表面粗糙度的強濾波。相比盤形測針，球形圓盤測針設計可實現更高的精度。
5.柱形測針
柱形測針可進行二維測量，尤其適用于薄板。使用柱形測量探頭也可很好地測量窄工件邊緣。但是，探頭軸線必須非常精確地與工件結構軸線對齊。
蔡司提供專用球底柱形測針，該測針主要用于金屬板測量和金屬板邊緣測量。這種測針具有球底，因此也可測定表面的平滑度等。
蔡司提供專用球底柱形測針，該測針主要用于金屬板測量和金屬板邊緣測量。這種測針具有球底，因此也可測定表面的平滑度等。
半球形測針適用于測量退刀槽和需要大尺寸測球直徑和低重量的應用。為了增強其功能，蔡司還提供中空半球形專用測針。
7.梯形測針
T形測針包括兩個布置在相反方向的測球，測球安裝方向與測桿呈90°。這種測針尤其適用于測量相對的退刀槽，如凹槽。另外，T形測針也用于測量難以接近的位置(如工件底面)。
8.L形測針
L形測針的測球與測桿呈90°夾角。L形測針尤其適用于測量孔內退刀槽。另外，L形測針也用于測量難以接近的位置(如工件底面)。
9.滾花測針
這種創新測針重量輕，具有易抓握包塑成型的棱紋接頭。這樣就可輕松用手固定，有效減少了工具導致的損壞。
10.尖測針
尖測針，也稱為錐形測針，用于執行兩項測量任務。這種測針用于凹槽或很小內孔的自定心探測。另一方面，這類測針也用于必須接近工件上精確的指定位置以進行點探測的情況。標準尖測針采用整體硬質合金制造。
11.高精度測針
對于某些應用，需要使用最高精度的測針。具有5級質量和3級測球的標準測針，由于等級的高斯分布，不適合執行高精度測量。蔡司高精度測針(通過藍色接頭可以識別)可確保所保證的測球精度，并隨附合格證。例如：可提供經認證的圓度 < 60納米的測針和保證直徑公差± 0.001毫米的測針。
