蔡司三坐標測量儀的測頭測針如何選擇？

來源：三本測量瀏覽：- 發布日期：2024-08-13 15:57:43【大中小】

選擇蔡司三坐標測量儀的測頭測針時，需要考慮多個因素，以確保測量任務的準確性、效率和適用性。以下是一些關鍵的選擇要點：

一、測量需求
1.測量對象：首先明確待測工件的形狀、尺寸、材質以及測量要求。例如，對于大零件或深孔測量，可能需要固定測頭；而對于復雜工件或需要靈活測量的場景，旋轉測頭則更為合適。
2.測量精度：根據測量任務的精度要求選擇合適的測頭。一般來說，固定測頭的精度通常要高于旋轉式測頭，因此在需要高精度測量的應用中更為常見。
3.測量環境：考慮測量環境的溫度、濕度、振動等因素，選擇能在該環境下穩定工作的測頭。

三坐標測頭,蔡司三坐標

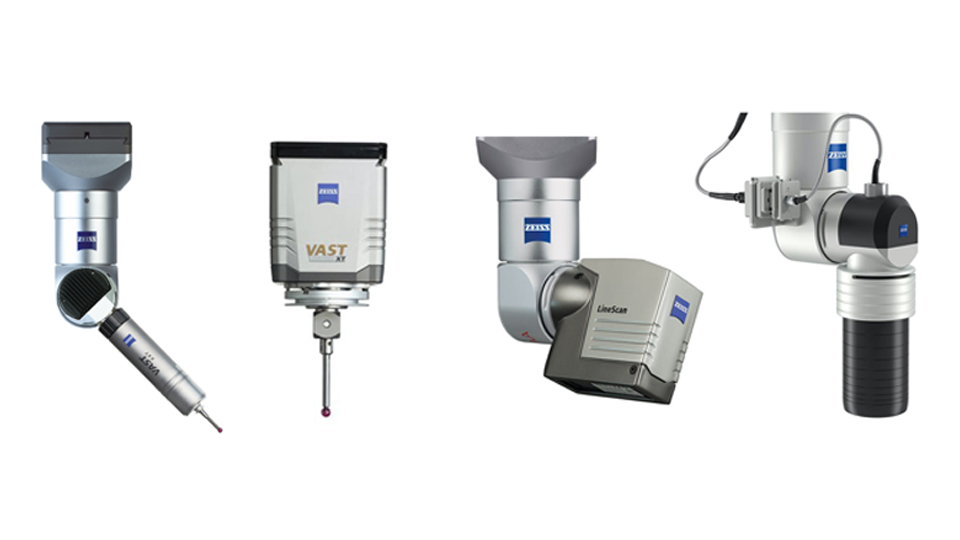

二、測頭類型
蔡司三坐標測量儀提供了多種類型的三坐標測頭，每種測頭都有其獨特的優勢和適用場景：
1.固定測頭：
優勢：精度高、測針攜帶能力強，適用于大零件測量、深孔測量等場景。
應用：多數被龍門式三坐標測量儀采用。
示例：蔡司固定頭ZEISS VAST XTR gold，可以高速高精度掃描不連續的輪廓，適用于船舶、風力發電和重型機械等行業。
2.旋轉測頭：
優勢：具有旋轉功能，可以實現360°旋轉，高效、靈活地測量復雜工件。
應用：適用于形狀和位置的測量、曲線和自由曲面的測量以及逆向工程等復雜測量任務。
示例：蔡司旋轉測頭RDS VAST XXT，具有自定心功能，適合塑料加工零件、泡沫塑料、制動零件、曲柄軸、發動機和渦輪葉片等復雜工件的測量。
3.其他類型測頭：
光學式掃描探頭：如ZEISS DotScan共聚焦白光探頭，是測量自由曲面和細微結構的不二選擇。
快速測量探頭：如ZEISS FalconEye，適用于車身結構的光學測量技術，快速精準。
批量檢測探頭：如ZEISS EagleEye，適用于批量檢測孔。
光速點云探頭：如蔡司LineScan，具有不同測量范圍和精度的大量測頭選擇，適用于廣泛的應用領域。

三坐標測頭,蔡司三坐標,三坐標測量儀

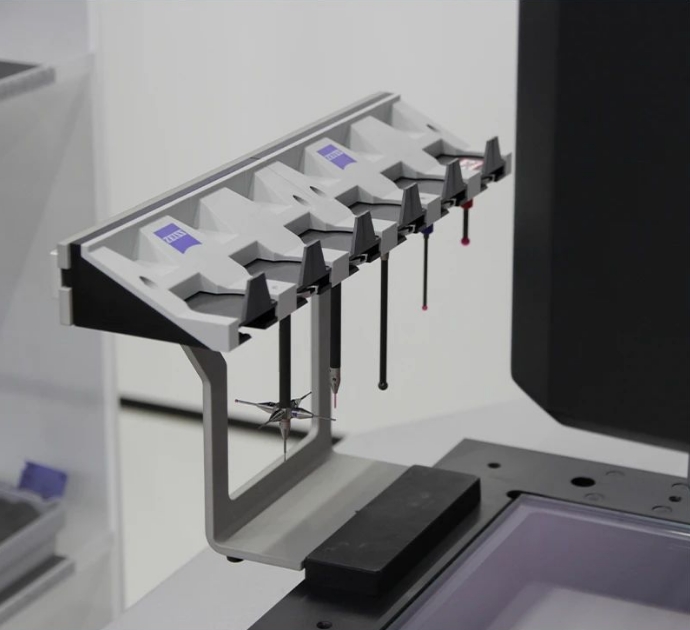

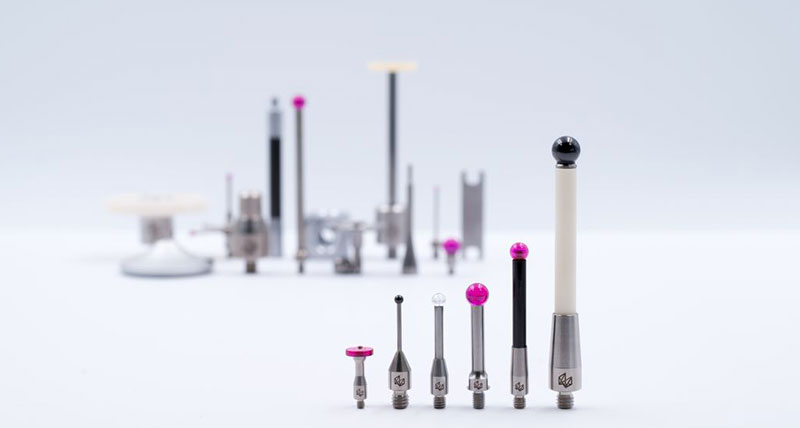

三、測針選擇
在選擇三坐標測針時，也需要考慮以下因素：
1.測針長度：盡可能選擇短的測針，因?yàn)闇y針越長彎曲或變形量越大，精度越低。
2.測針組件數：盡可能減少測針組件數，每增加一個測針與測針桿的連接，便增加了一個潛在的彎曲和變形點。
3.測球直徑：盡可能選用測球直徑越大的測針，以減少由于碰撞測針桿所引起的誤觸發，并降低被測工件表面粗糙度對測量的影響。
4.材料選擇：測桿材料的選擇也非常重要，需要確保具有大的剛性以減小彎曲量。對于需要大剛度的小直徑桿或超長桿，可以考慮使用碳化鎢桿或陶瓷測針桿。

三坐標測頭測針
