當然坐標測量機會精確到小數點后更多位，其重復性也會更小。

不同于使用常規測長工具，蔡司三坐標測量機長度測量的定義會繁雜一些。

說到這里只提到準確性，下面再介紹重復性，不過在介紹重復性前，先引入MPE最大允許誤差的表弟：MPL，名叫最大允許界限。如果在測試過程中沒有確定測量誤差，即不需要使用校準樣品進行驗證實驗時，則回使用MPL，重復性區間R0就屬于這種情況。那么驗證機器時的MPL(R0)如何得到呢？

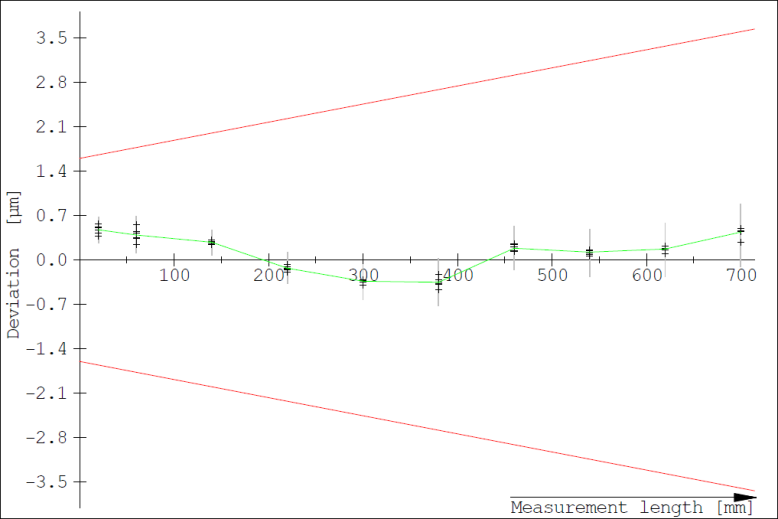

需要使用在7個位置對5個長度進行3次重復測量所得的長度測量誤差，即是上文的E0，將E0的最大值減去最小值。換句話說，我們要得到35個區間，這35個區間由5個長度和七個位置一同分隔，內部是三次沒有橫向探針偏移，沒有額外測量工作的情況下測得的三組數據，我們將其與重復性區間MPL（R0）進行比較，確定其重復精度。

上述的檢驗檢測，需要滿足實驗室必備的環境要求（如溫濕度與清潔度）外，還需要所使用工件的校準不確定度，熱膨脹系數。同樣固定方式以及操作規范性也很重要。

蔡司三坐標測量機對于測點的識讀能力：掃描精度

ISO 10360-4: CMM in scanning mode

掃描探頭的掃描探測誤差，以及掃描時間是我們關注的兩個參數。為方便了解這兩個參數的來源，我們先介紹掃描精度的測試條件。

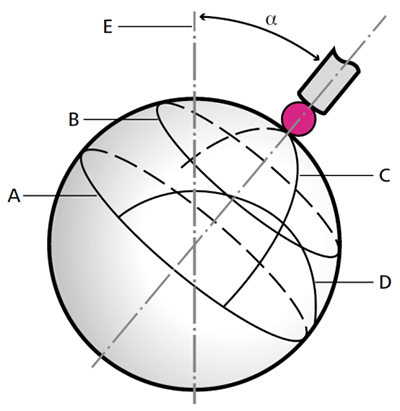

用直徑為3 mm的測針掃描直徑為25 mm的標準球，掃描四個已知的路徑,配合下圖：1.標準球的赤道，路徑A；2.赤道平面偏移8 mm的圓路徑B；3.穿過極點的180度半弧C；4.將C旋轉90度后再偏移8 mm的另一條半弧D。赤道和極點由探針的方向定義。這里建議傾斜探針，以便掃描范圍覆蓋所有機器軸。

THP即掃描探測誤差，指在已知輪廓模式下，掃描的所有四個截面的點，計算徑向距離最大值Rmax與最小值Rmin之差。此外，距測試球的校準半徑的所有單個徑向距離的最大絕對誤差不得大于THP的規格值。

掃描測試持續時間：τ，指從距測試球體10 mm的起始位置到距測試球體10 mm的最終位置的四個掃描路徑的運行時間。因掃描精度和速度之間相關，所以掃描測試是一種性能測試，測試時必須為四條路徑的運行時間指定時間τ。

蔡司三坐標測量機對于測點的識讀能力：探測誤差

ISO 10360-5: Single stylus probing error of CMMs with contact probe systems

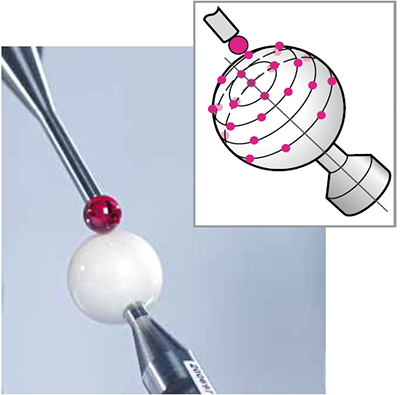

測量單探針探測誤差，需在一個直徑為10到50 mm之間的標準球的半球上，均勻地用探針探測25個單點。

PFTU：單探針形狀誤差。使用25個基于高斯最小二乘球面擬合的中心點的球半徑距離。該測試通常在所有其他測試之前完成，因?yàn)榭梢酝ㄟ^該測試快速檢測出探針系統中可能存在的薄弱環節。

PSTU單探針尺寸誤差。通過計算測試球的標定直徑與從25個探測點計算出的高斯最小二乘球擬合的直徑之差。對于PSTU，最大允許誤差未被指定，但是根據ISO 10360-2，該結果可用于得出單向測量和雙向測量的比較結果。

閱讀到這里，對于大家對機器精度的校準方式與參數已經有所了解。具備了這些知識，不妨找到自己身邊機器的檢驗報告，通過參數文字和圖表，分析一下機器的精度表現。也可以查看新修訂的ISO 10360標準，更加深刻地理解規范之美。
