蔡司Calypso軟件RPS定位點操作介紹

來源：三本測量瀏覽：- 發布日期：2020-06-22 13:32:37【大中小】

RPS點是模具、工裝、檢具的定位點。為了實現統一定位技術規則，必須保證模具、工裝、檢具工具、都按照RPS點來制造。這也是RPS坐標最重要的作用。

一個剛體在空間運動中可以有6個自由度，即沿著3 個坐標軸的移動和繞著3 個坐標軸的轉動。在加工時，要確定剛體的位置，必須限制其自由度。

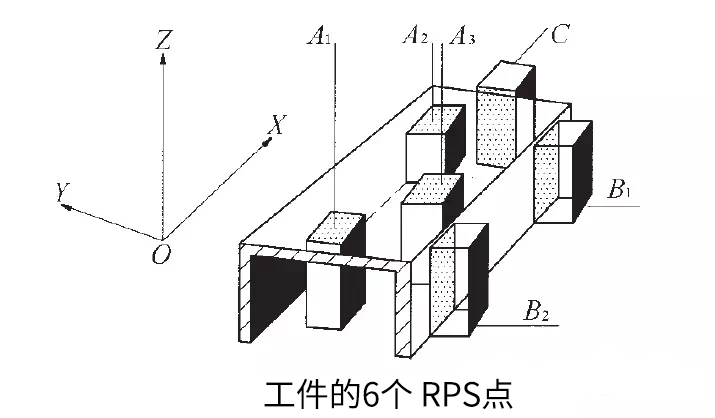

保持一個剛體空間位置的確定性需要6個定位點，其中,3個定位點確定第 1個坐標基準面，2個定位點確定第2個坐標方向，最后,1個定位點確定第3個坐標方向。這就是3-2-1規則。

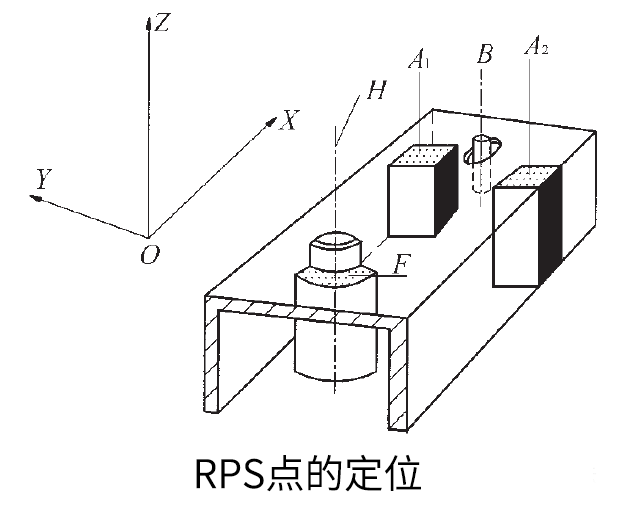

對于沒有孔的工件，必須用6個RPS點固定位置，而對于有安裝孔的工件，通常將孔設定為RPS點。一個圓孔可以限定兩個自由度。下圖所示的工件只需要4個RPS點即可定位，即H 孔限定了X,Y方向的平移，F(xiàn)平面作為Z方向的一個點和H孔定義為一個RPS點；A1,A2與F平面限定了工件的 Z平面；B 點限定了工件繞Z軸的轉動。

一、 RPS統一性規則

RPS的宗旨是通過避免基準的轉變來保證制造.工藝過程的可靠性。利用RPS點的可重復利用性，可以提高產品的精度和質量。

RPS 的統一性規則要求從產品開發階段，直到產品生產出來，RPS點的使用應當貫徹始終。需要指出的是，并不是所有的RPS點一直在被使用，例如有些保證加工剛度的輔助RPS點，在裝配時就不會用。

二. RPS點的使用

RPS建立需要基于RPS點。RPS點的坐標信息在圖紙上會標注出來。

在實際使用過程中，所有“點”元素都可以作為RPS點，比如點、圓、投影點、相交點等等，在Calypso軟件中，基本坐標系和附加坐標系都可以建立RPS坐標系：

基本坐標系界面：

輔助坐標系界面：

三. Calypso軟件操作示意

1 定義RPS點

2 選擇RPS點元素

3 基于實際情況，勾選評定方向

4 設定循環次數（根據實際需要）

注：RPS輔助坐標系和基本坐標系建立方法一樣

四. 舉例說明

在模型上提取三個圓，分別投影在上表平面。

這表示：

圓1 定義 X ,Y ,Z 軸 ;

圓2 定義Y, Z 軸 ;

圓3 定義Z 軸。

或者

Z軸被圓1，圓2，圓3 定義;

Y軸被圓1，圓2 定義;

X軸被圓1 定義。

圓1圓2圓3 三個特征一起定義零件的Z。

這樣做的結果是定義一個Z平面，現在零件沿著Z方向被鎖住了位置，它們固定住了Z的平移。由于零件在Z軸已經定位了，所以又同時固定了零件圍繞X軸和Y軸的旋轉。

圓1同時被應用于定義零件的X和Y，它是一個“主要”特征。

這樣做的結果是定義了X,Y 的位置?，F(xiàn)在零件在三個軸向的位置都被鎖住了，這樣在X，Y和Z方向上被固定住了。這一步對旋轉沒有任何影響，零件仍然能夠圍繞Z軸自由的旋轉。

[size=18.018px]圓2被用于定義零件的Y，這個圓就是一個“次要”特征，圓1終止了零件圍繞Z軸旋轉。特征2用來控制主軸的旋轉。特征2在這個應用中用來固定住Y，如果特征1和特征2的連線大體上在X軸的方向上，它們通過控制Y，阻止零件圍繞Z的旋轉。
